6.software operation user manual

软件操作手册

本文档为 SafeLUX 系统的软件用户操作手册

适配系统版本：V1.0.0

文档版本：V1.0

发布日期：2025 年 12 月 10 日

发布方：EFFORT

文档修改记录

版本 日期 修改内容 修改人
V1.0 20251210 首次创建 Mihcael

1. 文档概述

1.1 概述

本文档是 SafeLUX 系统中央控制主机（SLX-HT）内置软件的用户操作手册。
通过阅读本手册，您可以了解软件系统的页面组成、系统使用方式以及权限管理说明。

1.2 目标读者

  • 系统管理员
  • 系统运维人员

1.3 文档内容范围

  • 软件页面说明
  • 系统权限管理说明

1.4 系统使用要求

  • 主机上电
  • 通过主机 HDMI 接口连接显示器进行操作
  • 使用电脑浏览器访问主机 Web 页面进行操作

1.5 术语说明

  • 主机

    • SLX-HT

  • 主转换器

    • 具备网络通信能力的网关设备
    • 例如：SLX-GW-DL/C2

  • 子转换器

    • 具备 485 通信能力的网关设备
    • 例如：SLX-GW/S-DL/C2

  • 节点

    • 应急灯具或应急驱动电源

  • 设备

    • 包含“主转换器”“子转换器”“节点”

2. 软件页面介绍

2.1 菜单列表

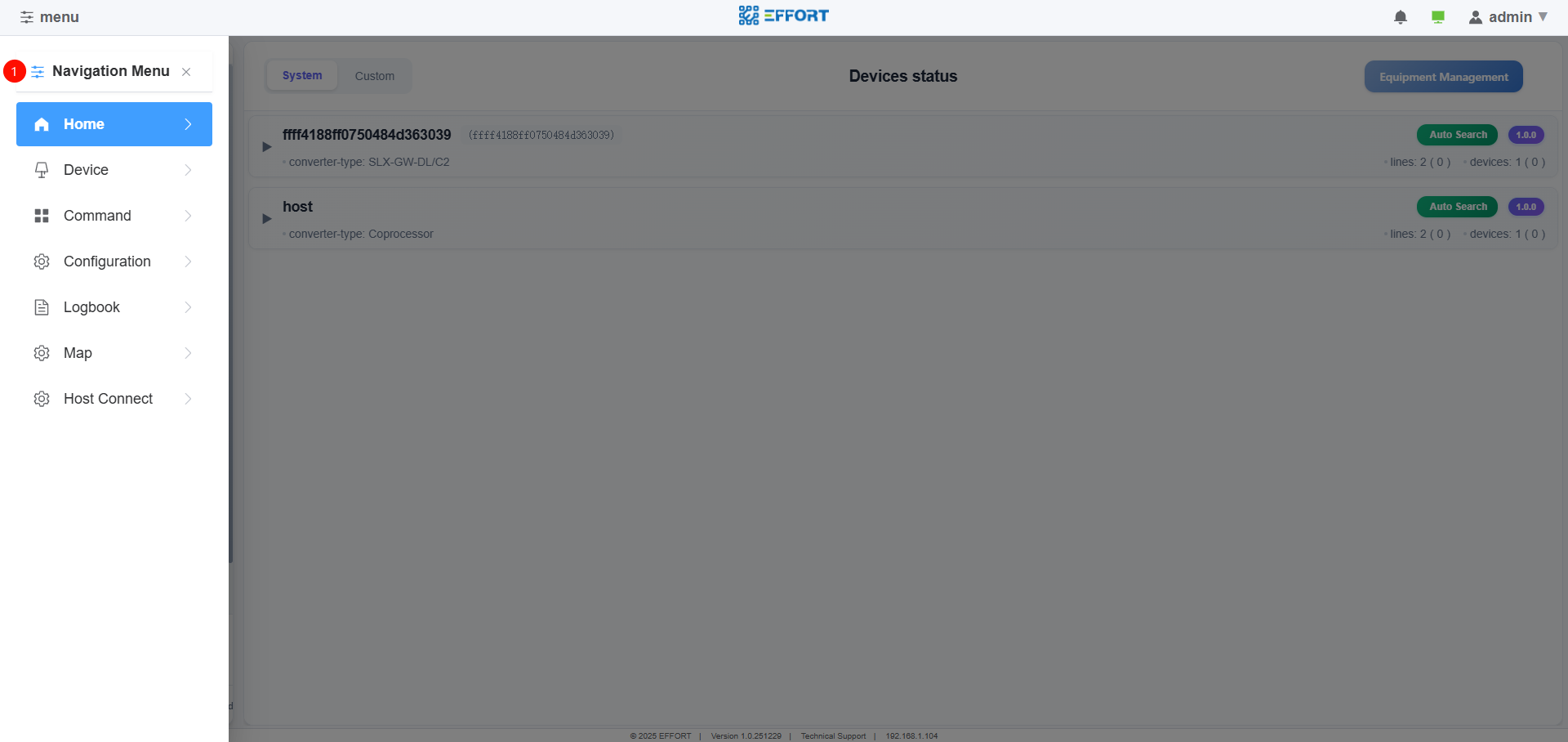

首页菜单列表

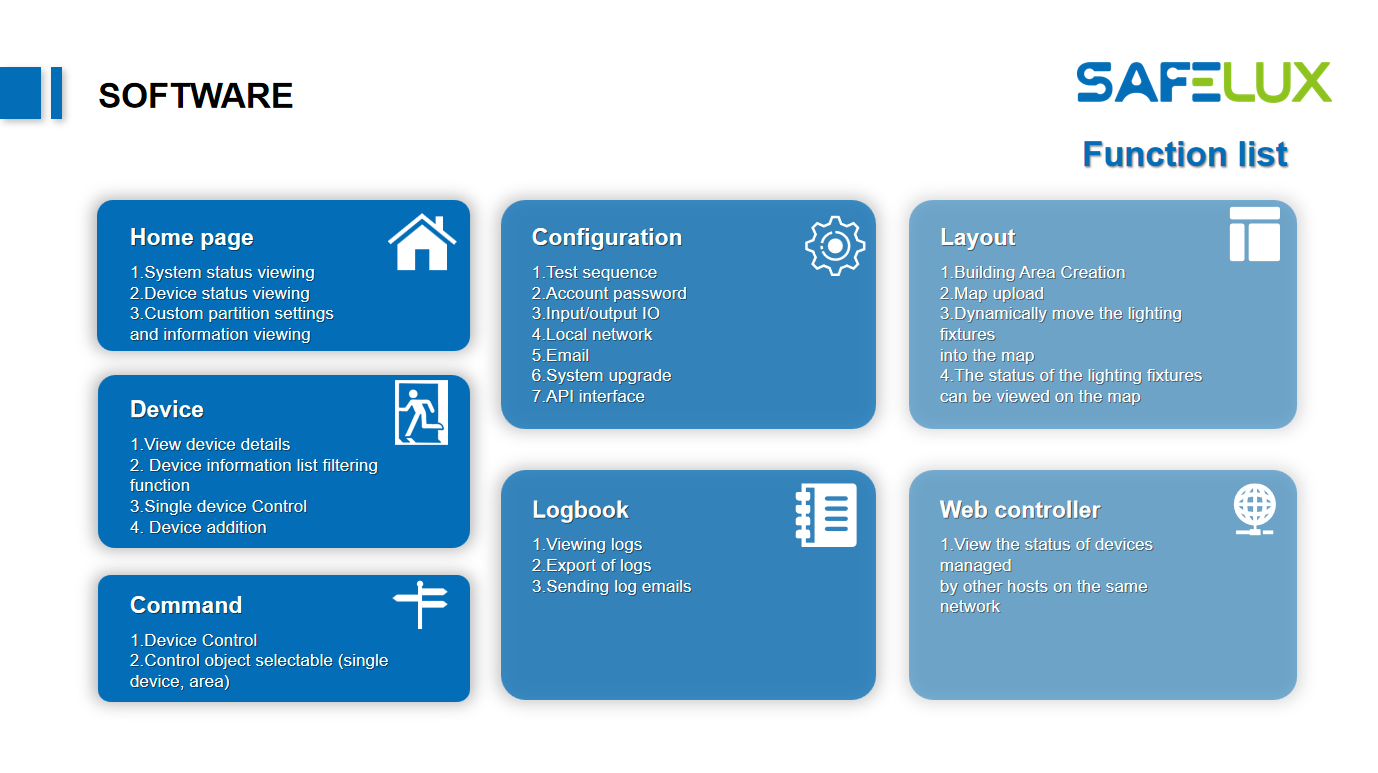

功能列表

SafeLUX 系统共提供 7 个管理页面：

2.2 首页（Home）

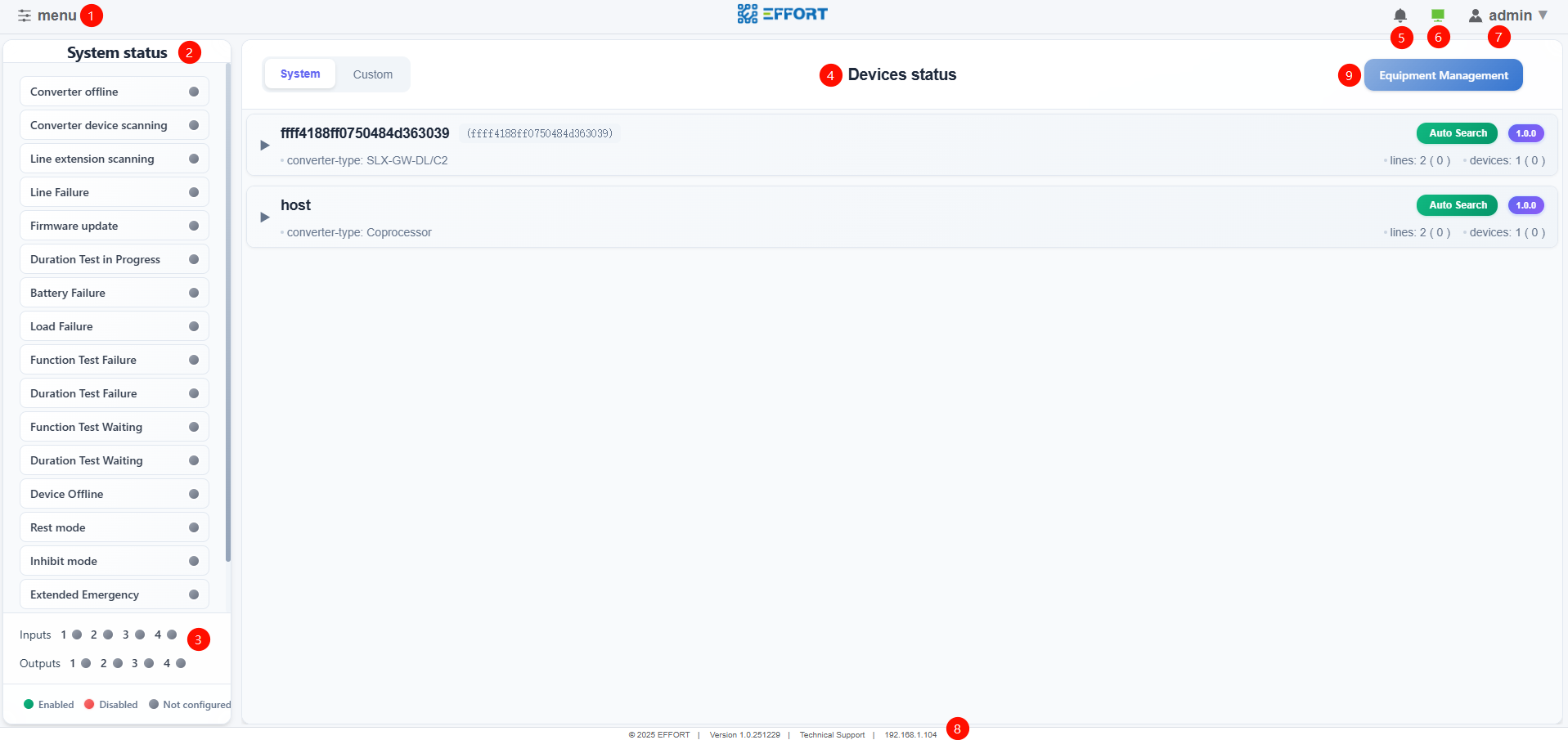

2.2.1 首页界面


首页

  • ① 菜单

    • 用于页面切换

  • ② 系统状态

    • 查看整个系统的整体运行状态

  • ③ 主机 IO 状态

    • 查看主机输入 / 输出端口状态

  • ④ 设备状态

    • 查看系统中转换器及设备的状态
    • 故障设备会优先显示在顶部

  • ⑤ 系统消息

    • 系统提醒信息
    • 自动匹配到主转换器（以太网通信）时，会提示快速添加主转换器

  • ⑥ 系统异常信息

    • 系统运行异常提示
    • 提供故障代码，便于快速排查问题

  • ⑦ 账户切换

    • 在管理员账户与访客账户之间切换

  • ⑧ 系统信息

    • 公司名称
    • 系统版本
    • 技术支持邮箱
    • 主机 IP 信息

  • ⑨ 设备管理

    • 添加主转换器
    • 添加子转换器
    • 添加终端设备
    • 以图形方式展示整个系统的连接拓扑

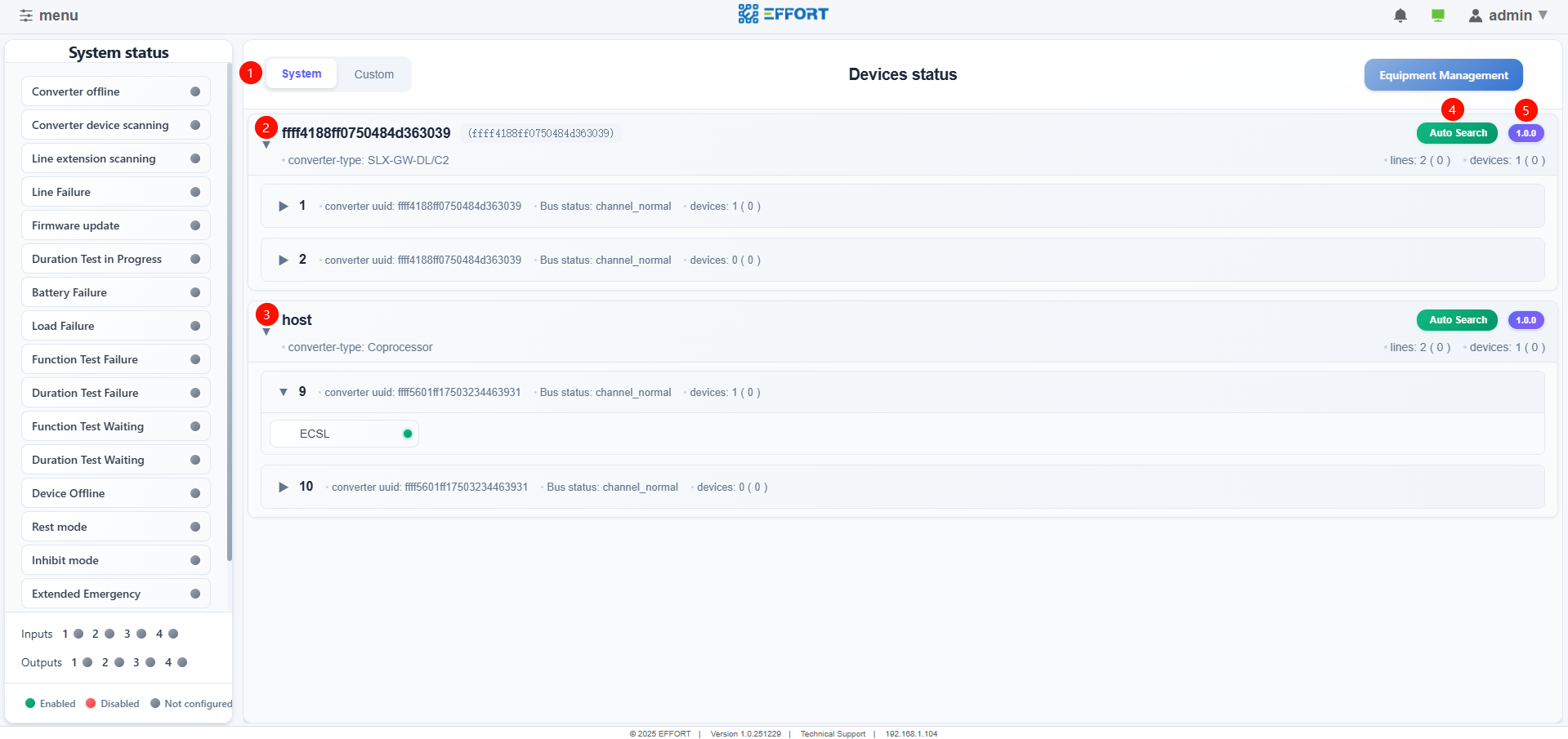

2.2.2 设备状态（系统模式）


设备状态

  • ① 显示模式切换

    • System：根据物理连接关系进行默认显示
    • Custom：用户自定义显示布局

  • 主转换器信息

    • 已添加至系统的主转换器
    • 通过 485 总线扩展的子转换器信息
    • 终端设备信息

  • 主机 485 总线信息

    • 通过主机 485 扩展的子转换器信息
    • 终端设备信息

  • 自动搜索

    • 自动搜索子转换器和终端设备

  • 设备软件版本信息

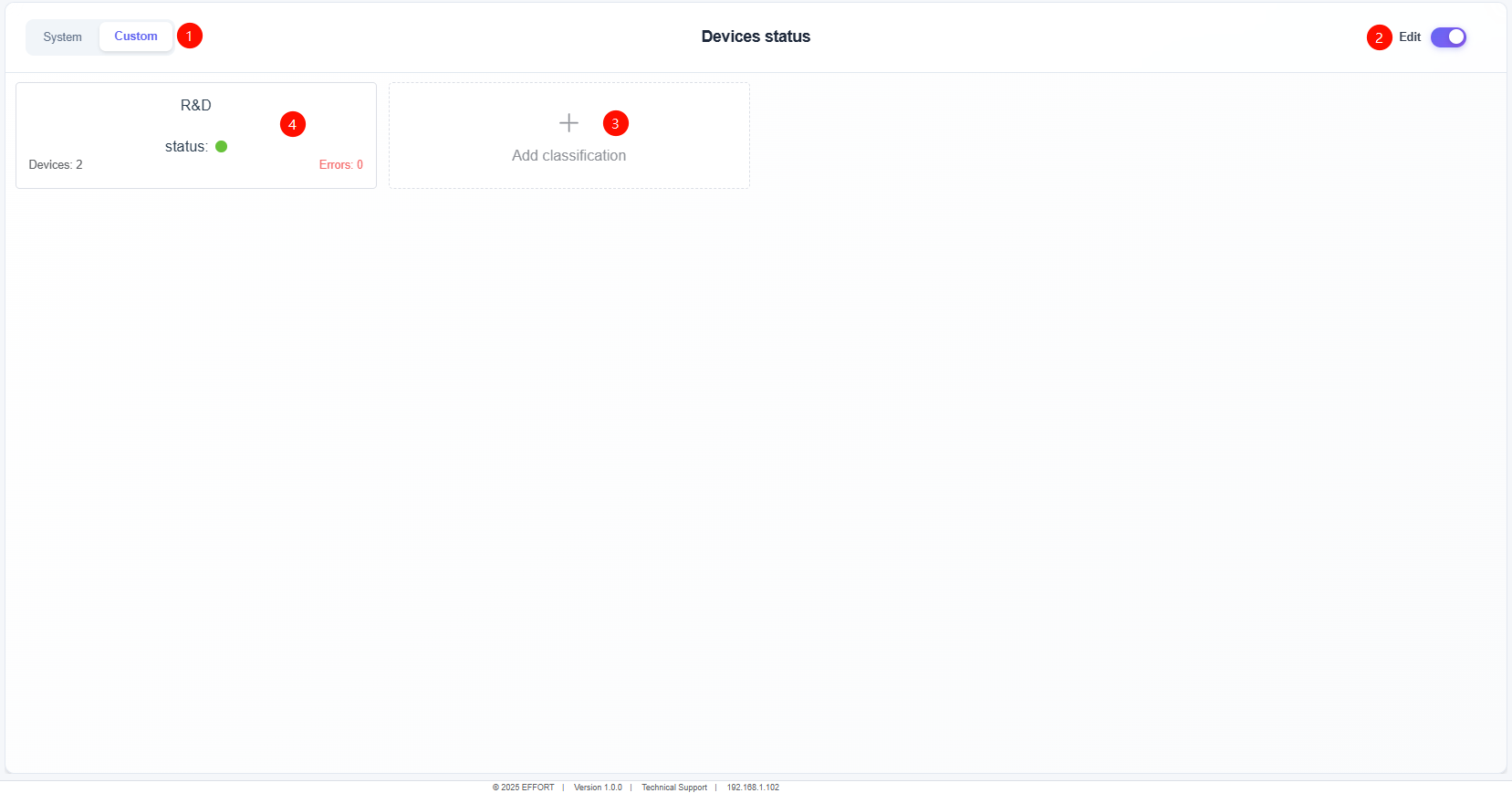

2.2.2 设备状态（自定义模式）


设备状态（自定义）

  • ① 自定义区域

    • 创建不受物理连接限制的自定义区域
    • 任意设备均可添加至自定义区域
    • 区域内设备出现故障时，状态显示为红色
    • 存在故障的自定义区域会优先显示
    • 点击区域可直接跳转至设备详情

  • ② 预览 / 编辑模式切换

  • ③ 新增自定义区域

  • ④ 自定义区域操作

    • 预览模式下点击区域可直接进入设备详情
    • 编辑模式下可修改区域名称、设备配置或删除区域

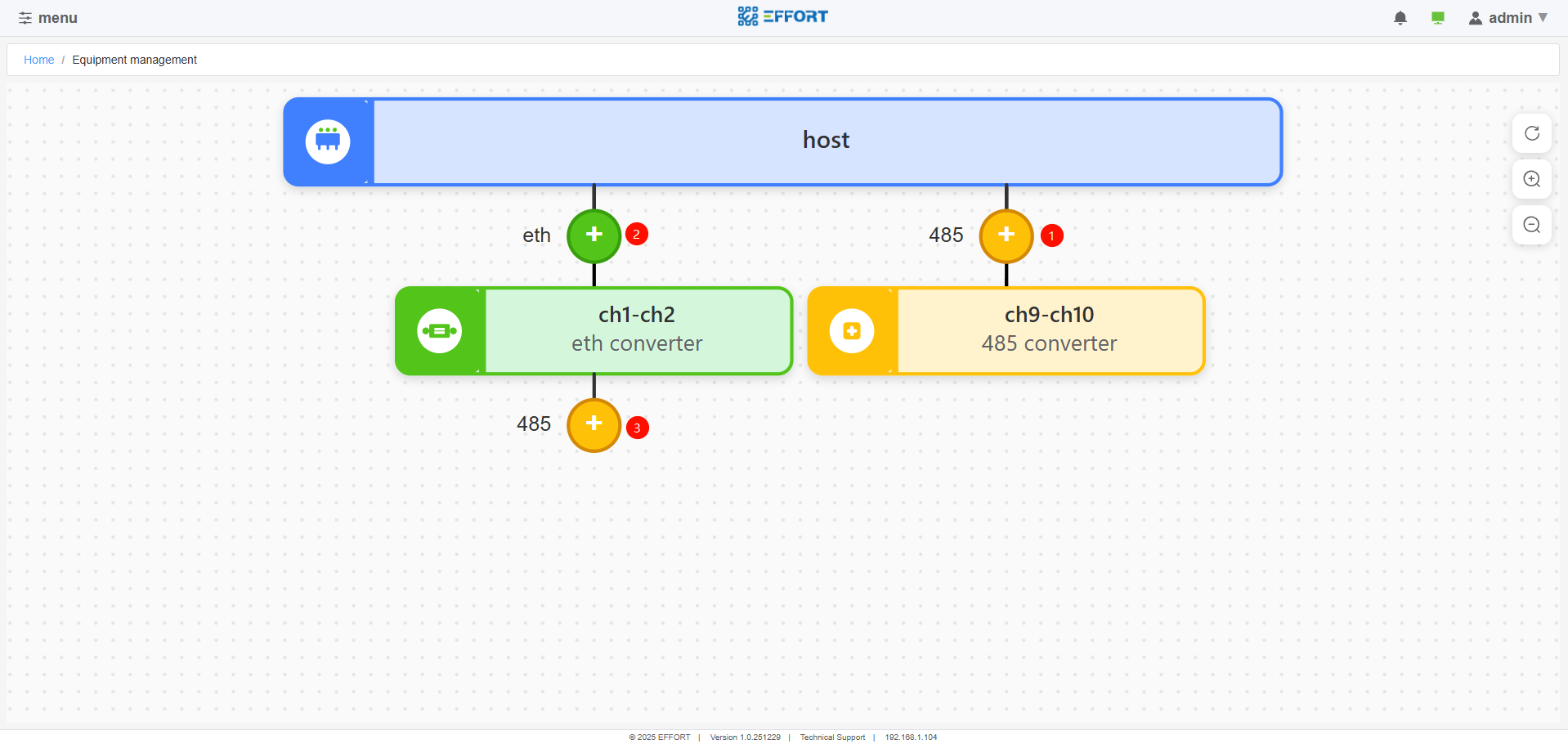

2.2.3 设备管理


设备管理

  • ① 添加连接至主机 485 总线的子转换器到系统
  • ② 添加与主机同一网段的主转换器到系统
  • ③ 添加通过 485 总线连接至主转换器的子转换器到系统

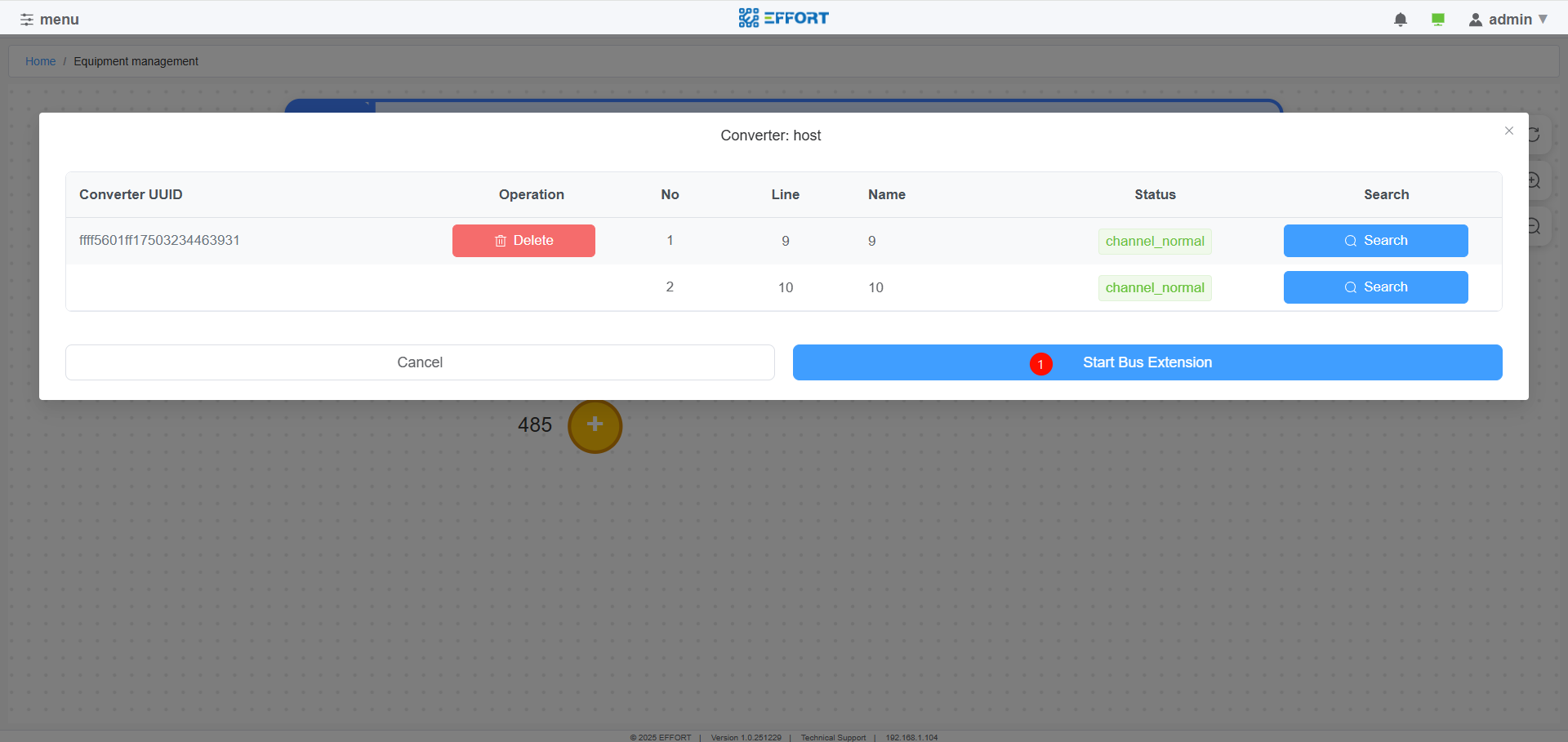

2.2.3.1 添加子转换器

总线扩展

  • ① 开始总线扩展
    • 扫描 485 总线上的子转换器以扩展总线

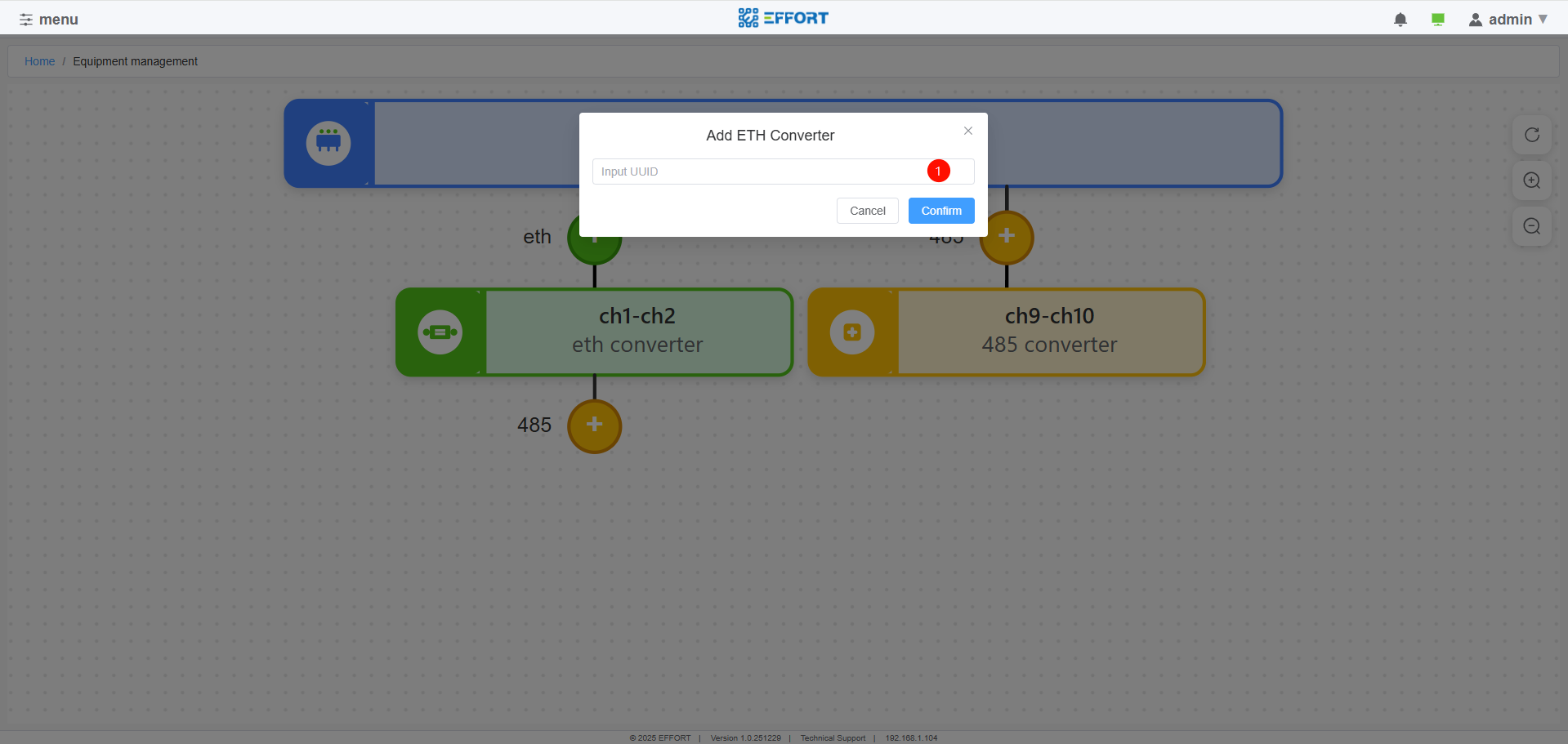

2.2.3.2 添加主转换器

网络转换器添加

  • ① 输入主转换器的 UUID 以添加
2.2.3.3 主机操作

点击主机图标可对主机执行以下操作：


主机操作

  • ① 对系统内所有 DALI 通道启动设备搜索
  • ② 对连接到主机 485 总线的子转换器 DALI 通道启动设备搜索
  • ③ 对主机自身 DALI 通道启动设备搜索（暂不支持）

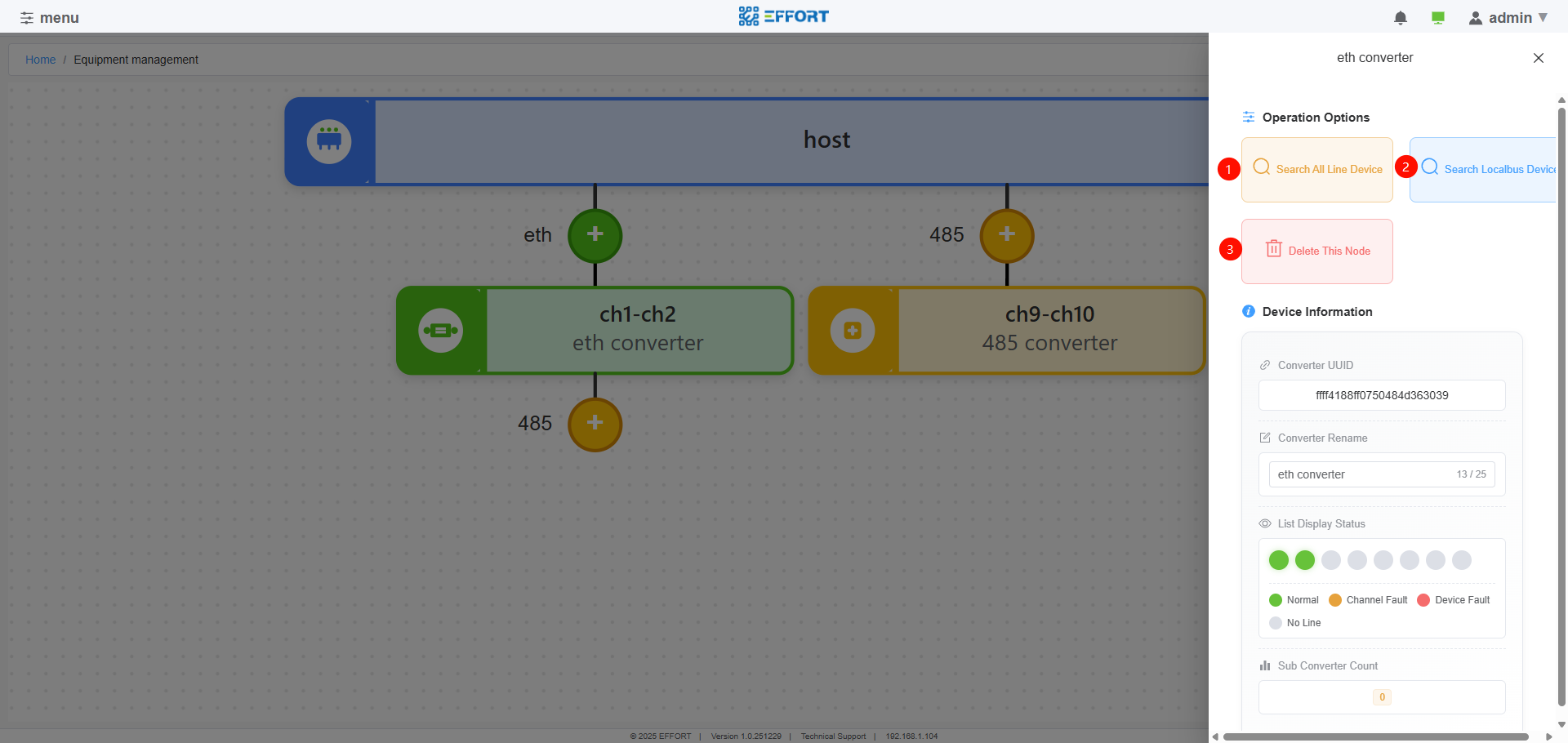

2.2.3.4 主转换器操作

点击主转换器图标可对主转换器执行以下操作：


主转换器操作

  • ① 对主转换器自身及其 485 总线下挂子转换器的 DALI 通道启动设备搜索
  • ② 对主转换器自身 DALI 通道启动设备搜索
  • ③ 删除主转换器

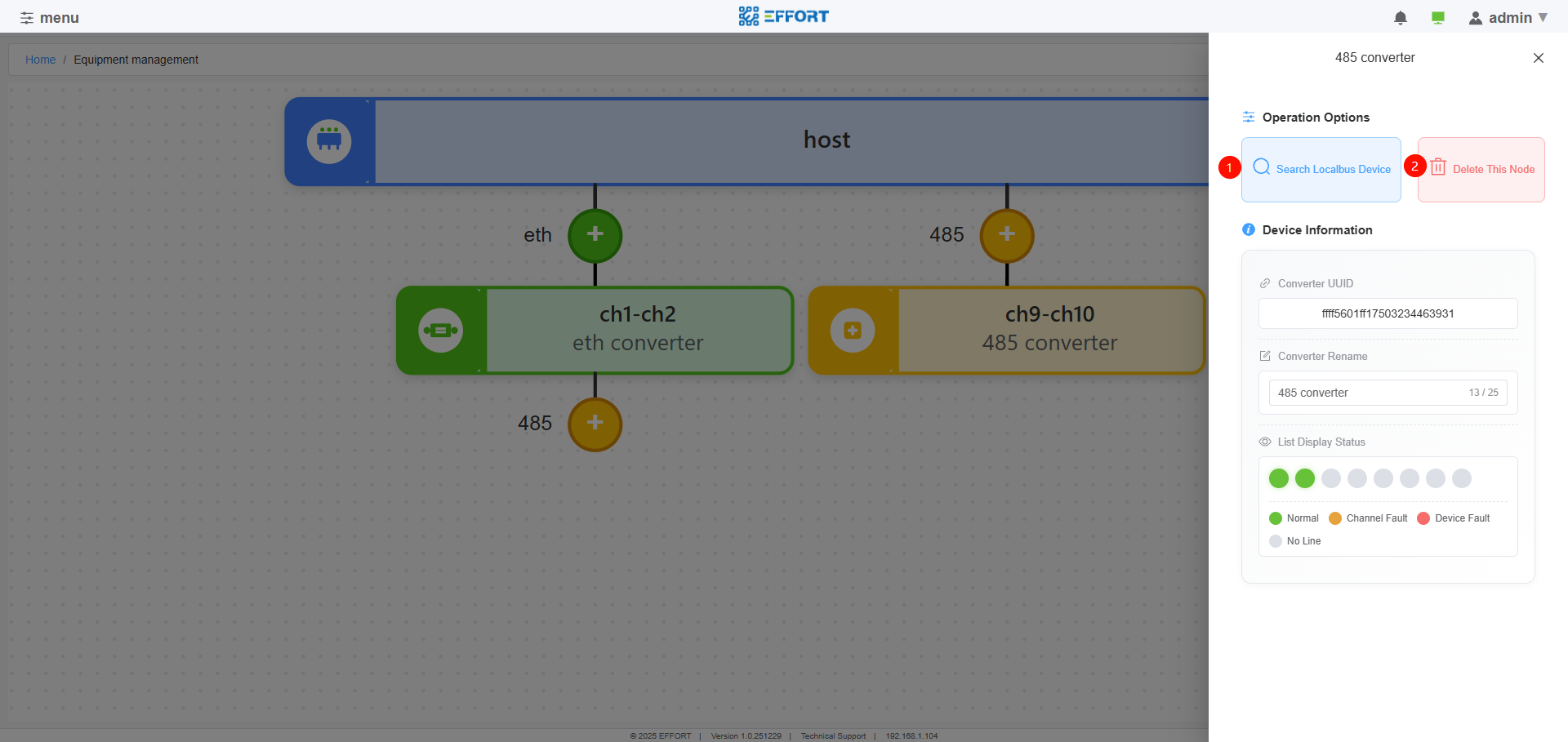

2.2.3.5 子转换器操作

点击子转换器图标可对其执行以下操作：


子转换器操作

  • ① 对子转换器自身 DALI 通道启动设备搜索
  • ② 删除子转换器
2.2.3.6 添加设备

添加设备

  • ① 总线选择

    • 选择要扫描的设备总线编号

  • ② 全量扫描

    • :warning: 删除总线上的所有短地址设备，然后扫描
    • 适用于新项目安装

  • ③ 增量扫描

    • 不改变已存在设备短地址，只给新设备分配地址
    • 适用于已安装项目的设备添加或替换

  • ④ 循环定位

    • 对已发现设备进行循环定位
    • 启用后，定位设备显示“⑦已找到”按钮，同时设备闪烁辅助定位
    • 点击“⑦已找到”按钮后自动切换到下一个设备

  • ⑤ 导入功能

    • 批量或单独导入设备到地图，并设置设备类型

  • ⑥ 定位功能

    • 启用单个设备的定位功能

  • ⑦ 已找到

    • 在“循环定位功能”中使用

2.3 设备（Device）

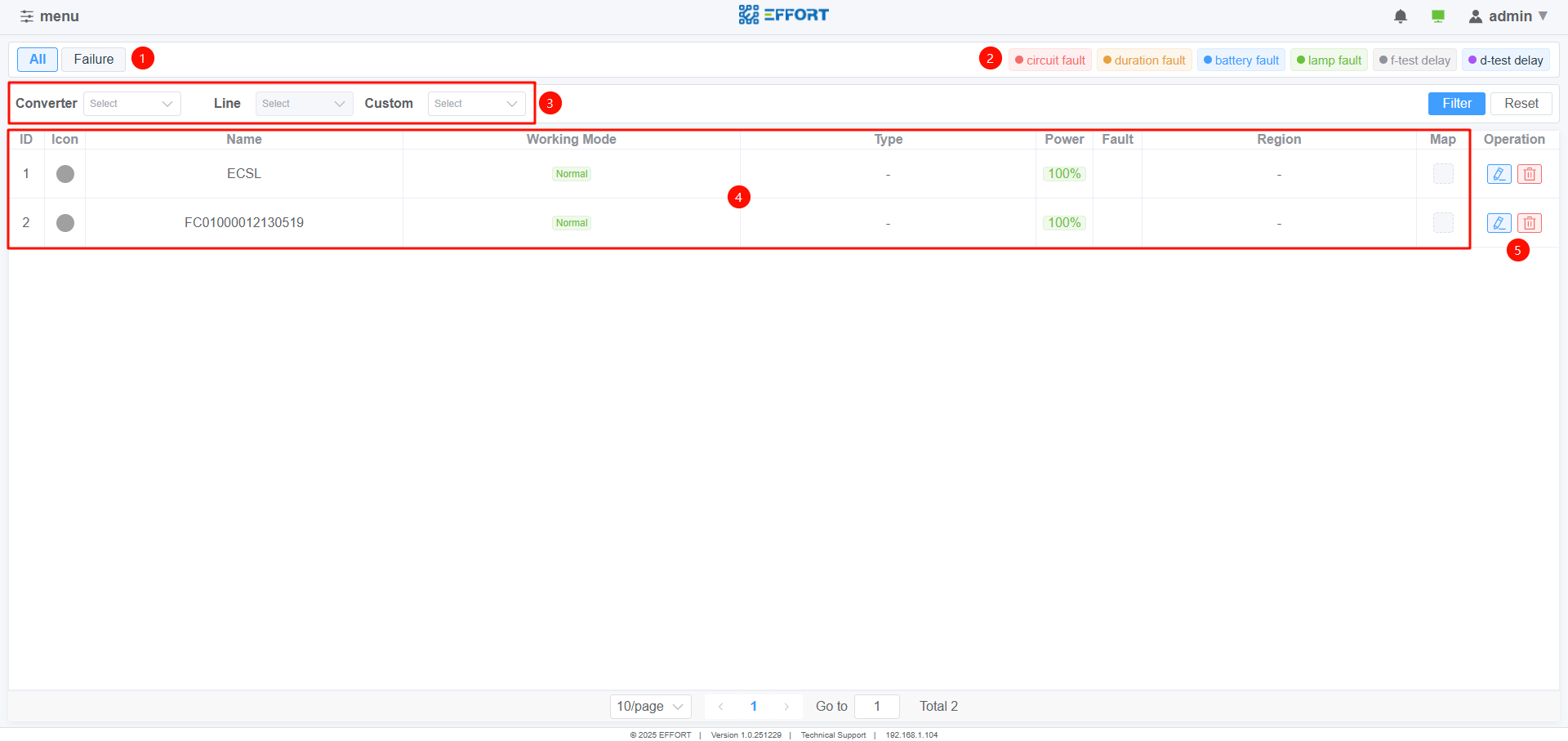

2.3.1 设备页面


设备页面

  • ① 查看模式

    • 全部：显示所有设备
    • 故障：仅显示故障设备

  • ② 故障图标定义

  • ③ 显示过滤

  • ④ 设备简要信息

  • ⑤ 设备详情或删除

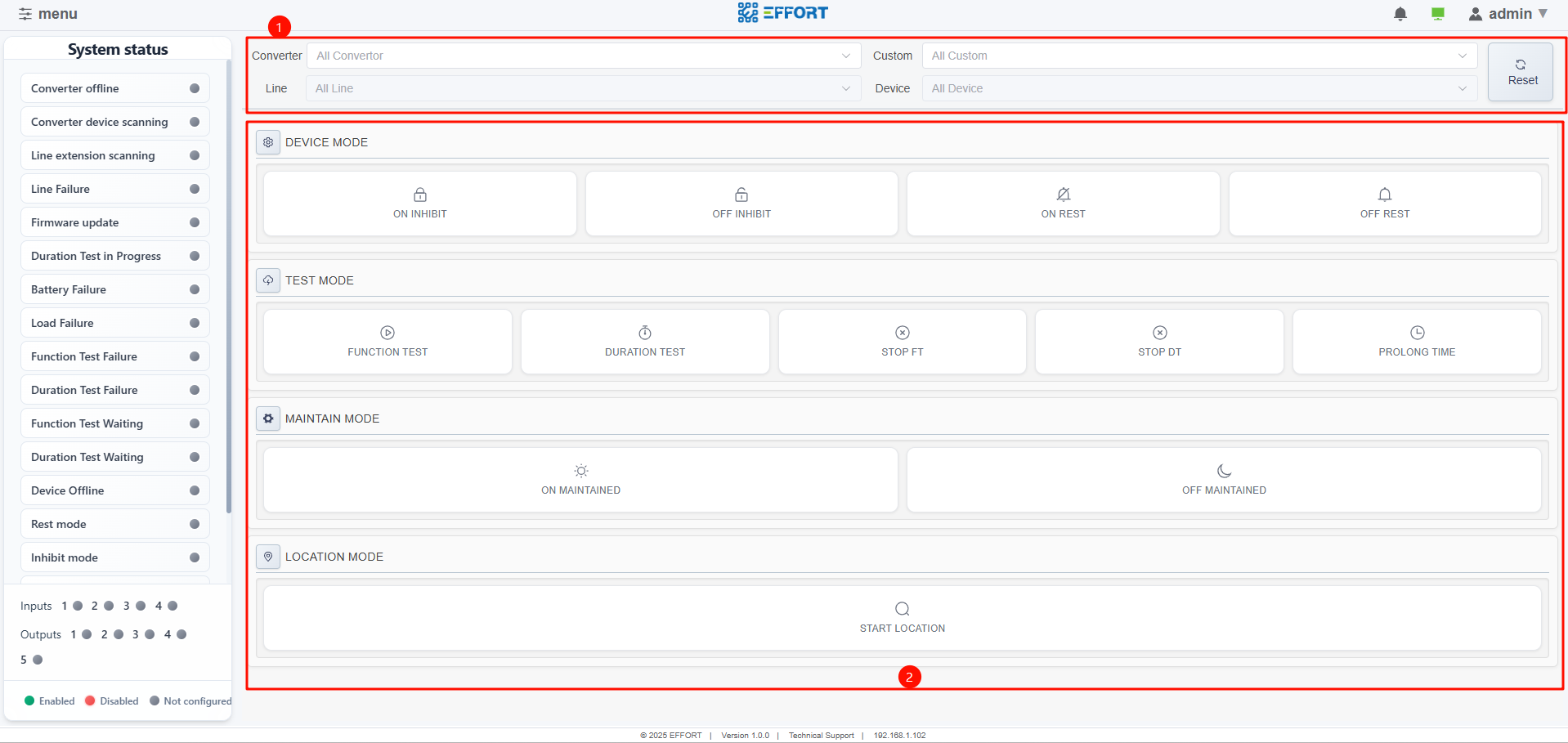

2.4 指令（Command）

2.4.1 指令页面


指令页面

  • ① 设备筛选发送指令
  • ② 指令类型
    • 点击按钮发送指令

2.5 配置（Configuration）

支持配置项包括：

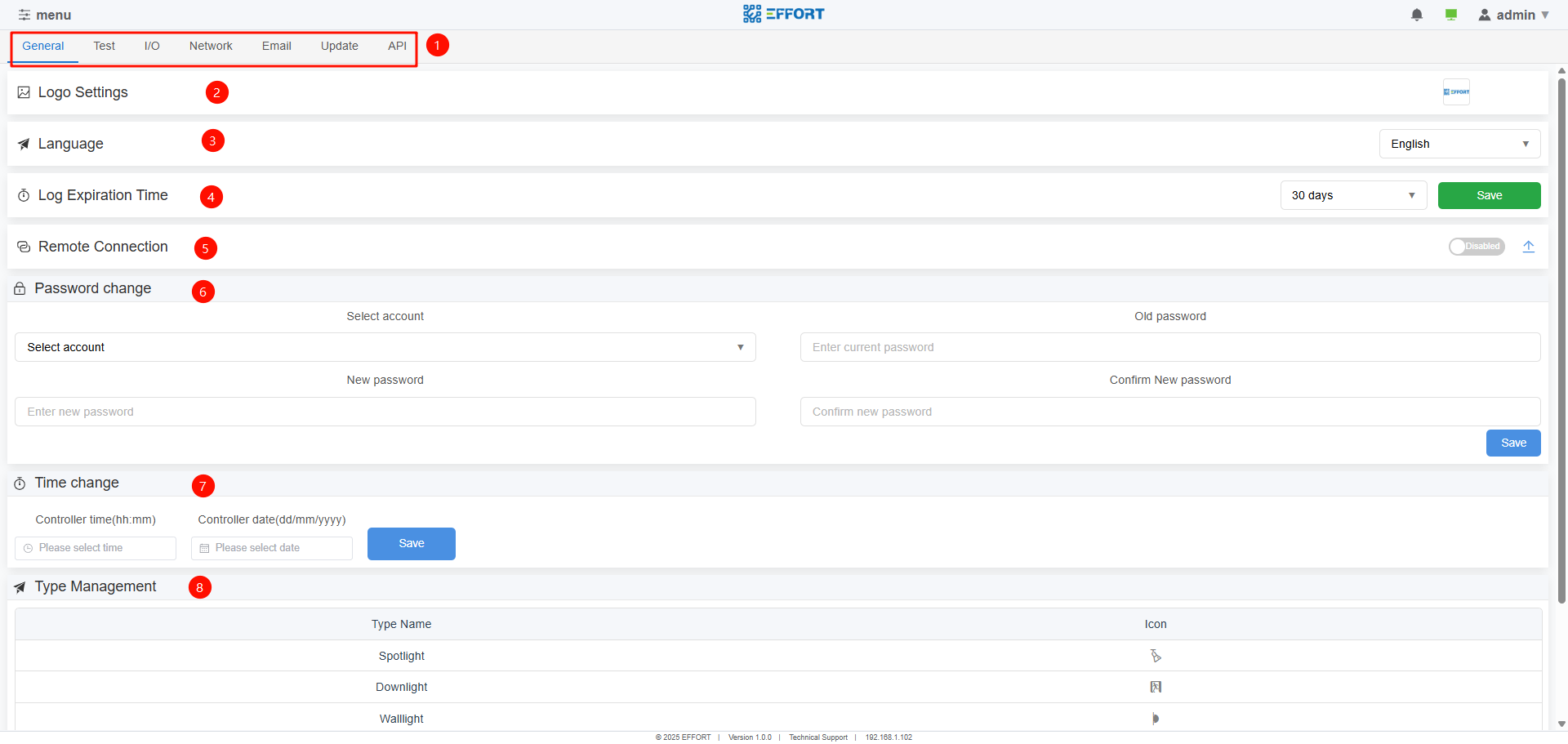

2.5.1 通用（General）


通用配置

  • ① 配置列表
  • ② Logo 设置
  • ③ 语言设置
  • ④ 日志过期时间
    • 系统日志自动清理时间
  • ⑤ 远程连接
    • 启用后可通过互联网访问主机
    • 具体操作请参考“B.远程操作说明”
  • ⑥ 密码修改
  • ⑦ 时间修改
    • 本地主机时间
    • 初次使用需调整为项目所在区域时间
    • 主机内置纽扣电池
  • ⑧ 类型管理
    • 自定义设备类型

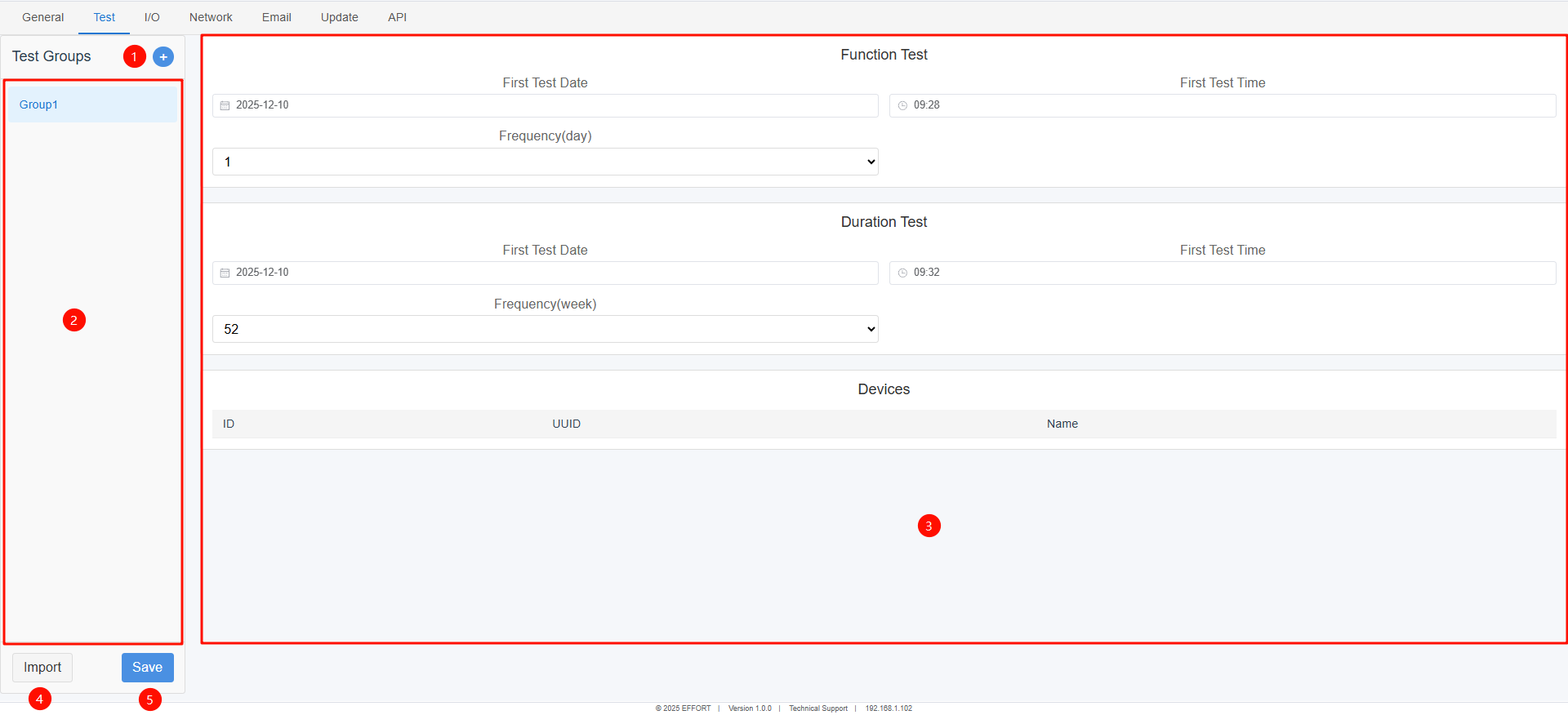

2.5.2 测试（Test）


测试配置

  • ① 添加测试组
  • ② 测试组列表
  • ③ 测试组配置详情
  • ④ 导入
    • 导入测试组设备
  • ⑤ 保存
    • 保存测试组配置并发送设备测试时间信息
  • :warning: 点击保存前测试信息不生效且不会发送至设备

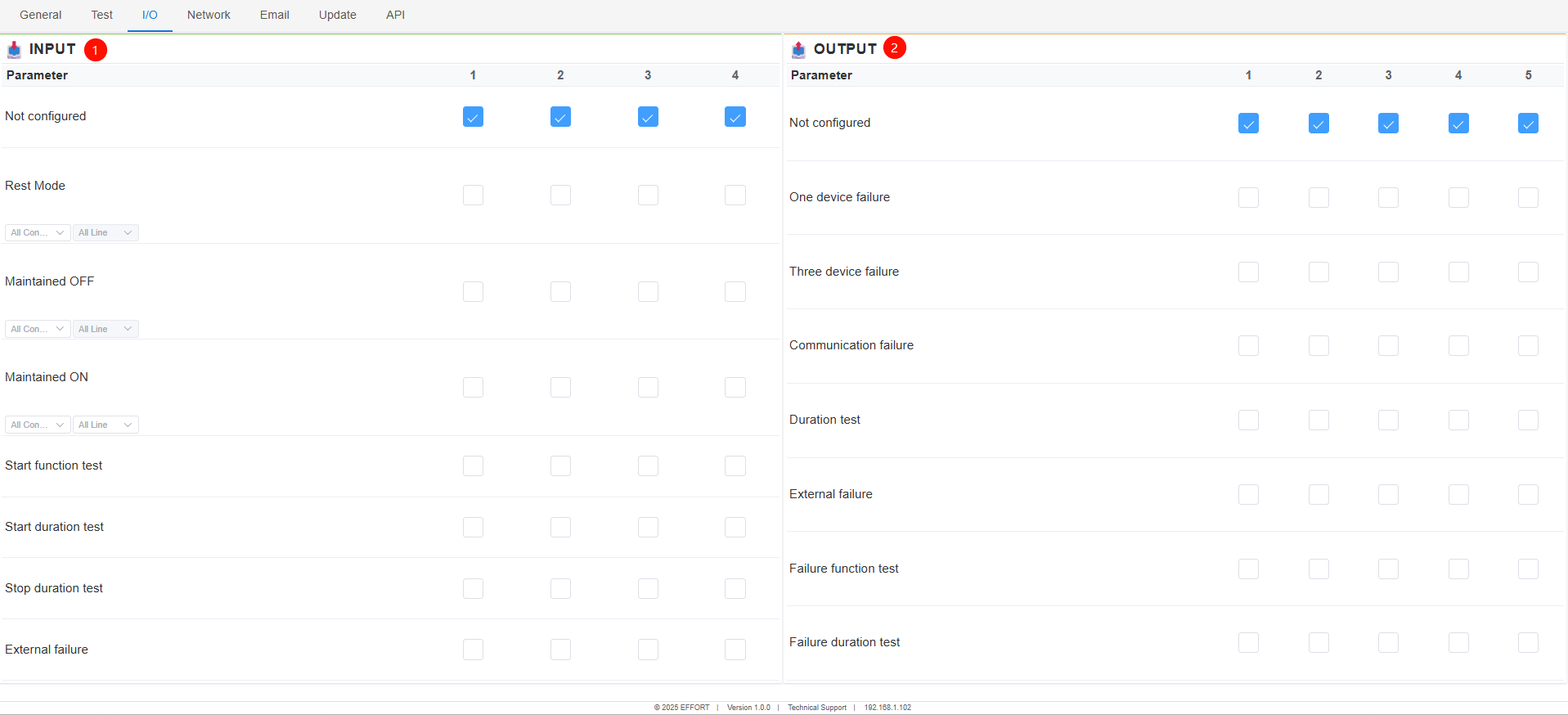

2.5.3 IO 配置（IO）


IO 配置

  • ① 输入（INPUT）
    • 选择有效主机输出口后的执行动作
  • ② 输出（OUTPUT）
    • 配置输出口触发事件

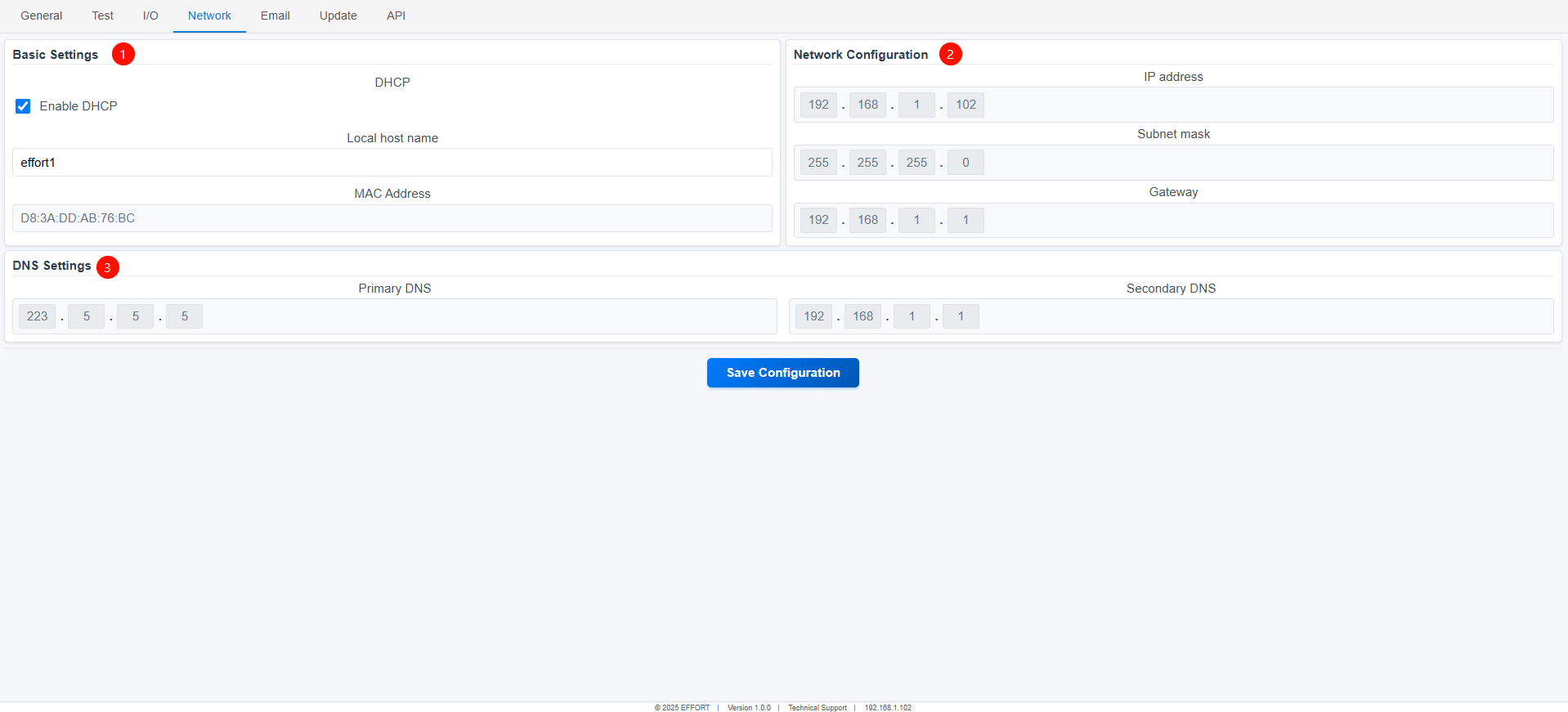

2.5.4 网络（Network）


网络配置

  • ① 基础设置
    • DHCP（动态主机配置协议）
    • 主机名称
  • ② 网络配置
    • 配置为 DHCP 时自动获取网络信息
  • ③ DNS 设置
    • 配置为 DHCP 时自动获取 DNS 信息
  • :warning: 点击保存以启用配置

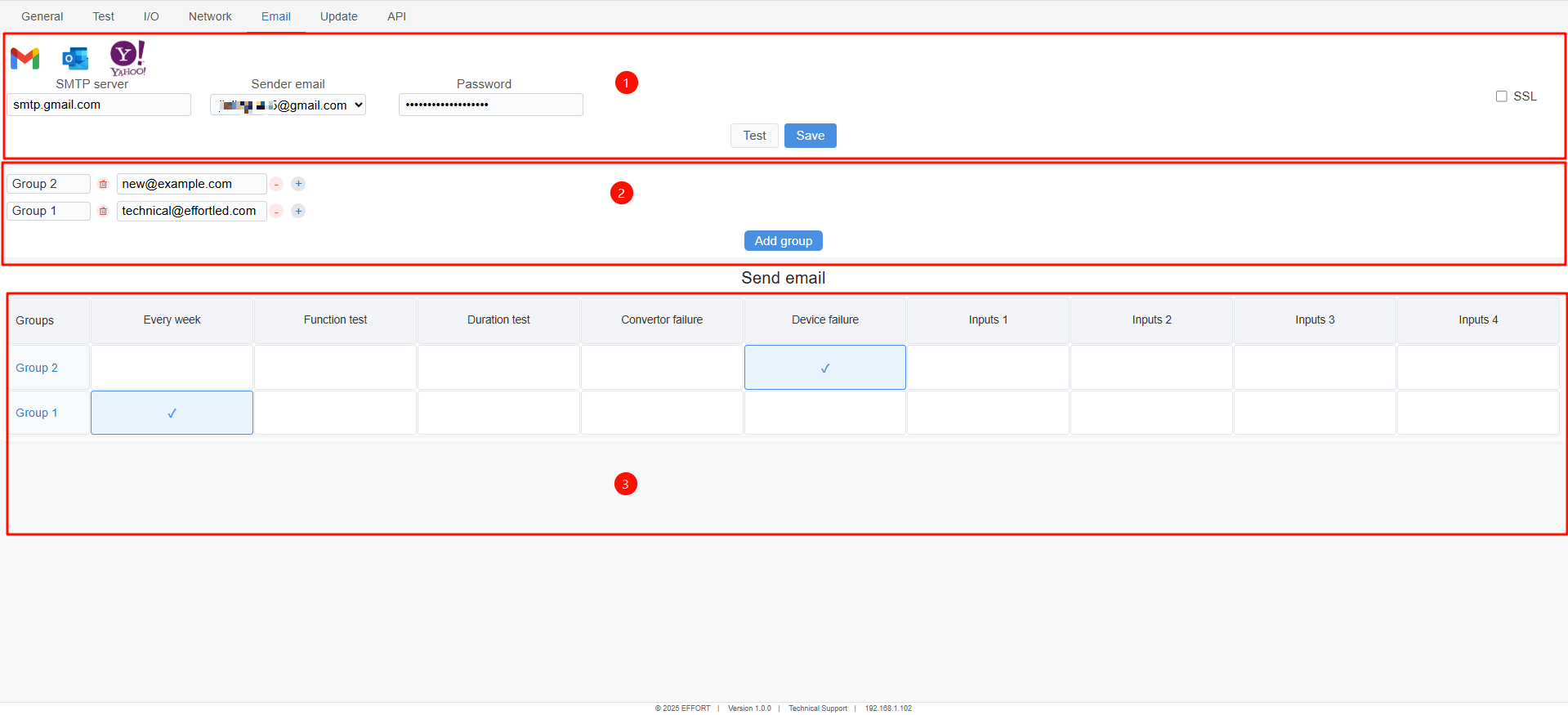

2.5.5 邮箱（Email）


邮箱

  • ① 邮箱账户

    • 事件触发时，信息会发送至接收组成员邮箱

    • SMTP 服务器：所选发送邮箱的 SMTP 服务器地址

    • 支持 Google、Outlook、Yahoo 的快速输入

    • 也支持其他基于 SMTP 协议的邮箱

    • 点击 测试 检查邮箱信息是否正确

    • 点击测试按钮发送测试邮件至接收组成员，验证邮箱信息是否正确

    • ⚠️ 仅当主机已联网时可用

  • ② 邮件接收组

  • ③ 设置接收邮箱需要接收的信息

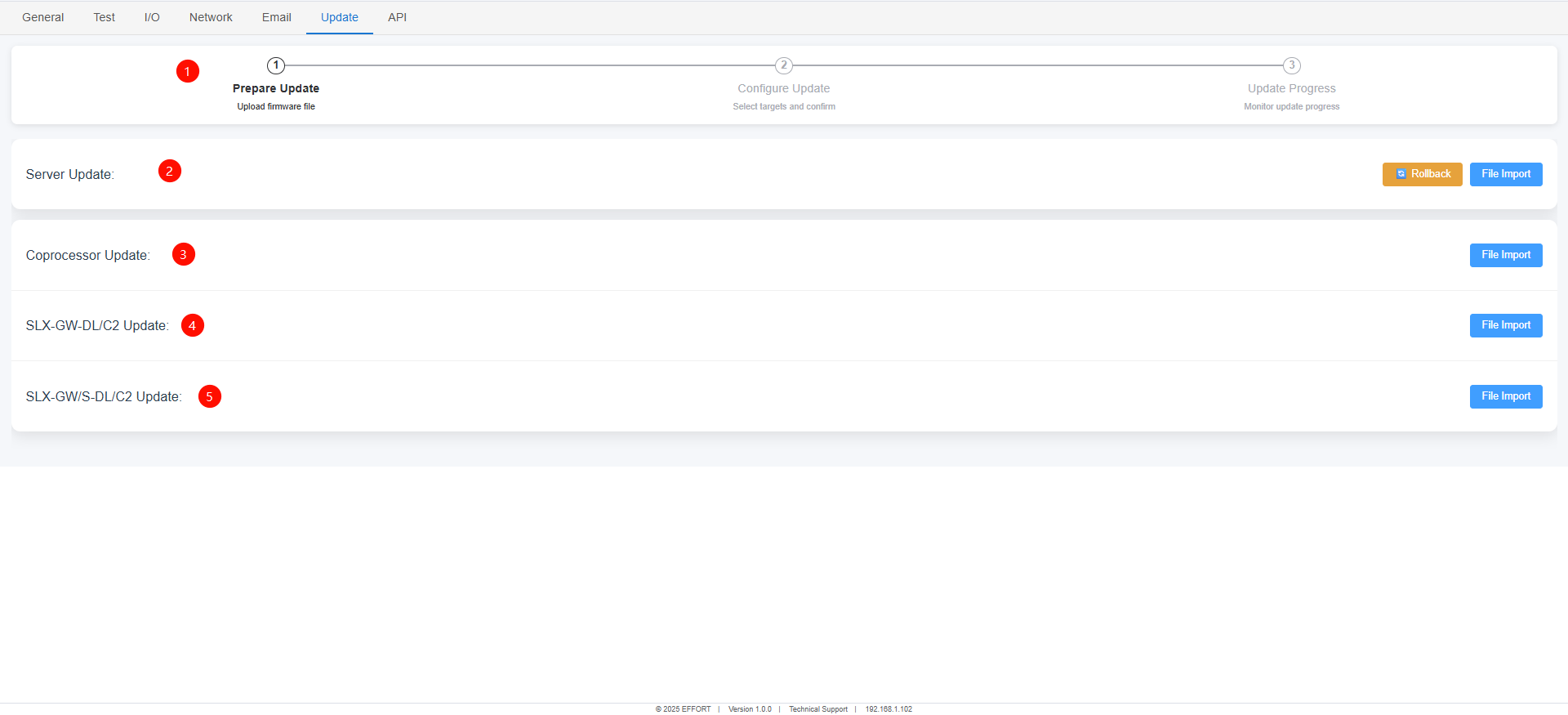

2.5.6 更新（Update）


更新

  • ① 更新进度

  • ② 更新主机 Web 服务程序

  • ③ 更新主机内部协处理器程序

  • ④ 更新系统内主转换器程序

  • ⑤ 更新系统内子转换器程序

  • ⚠️ 选择错误文件无法更新

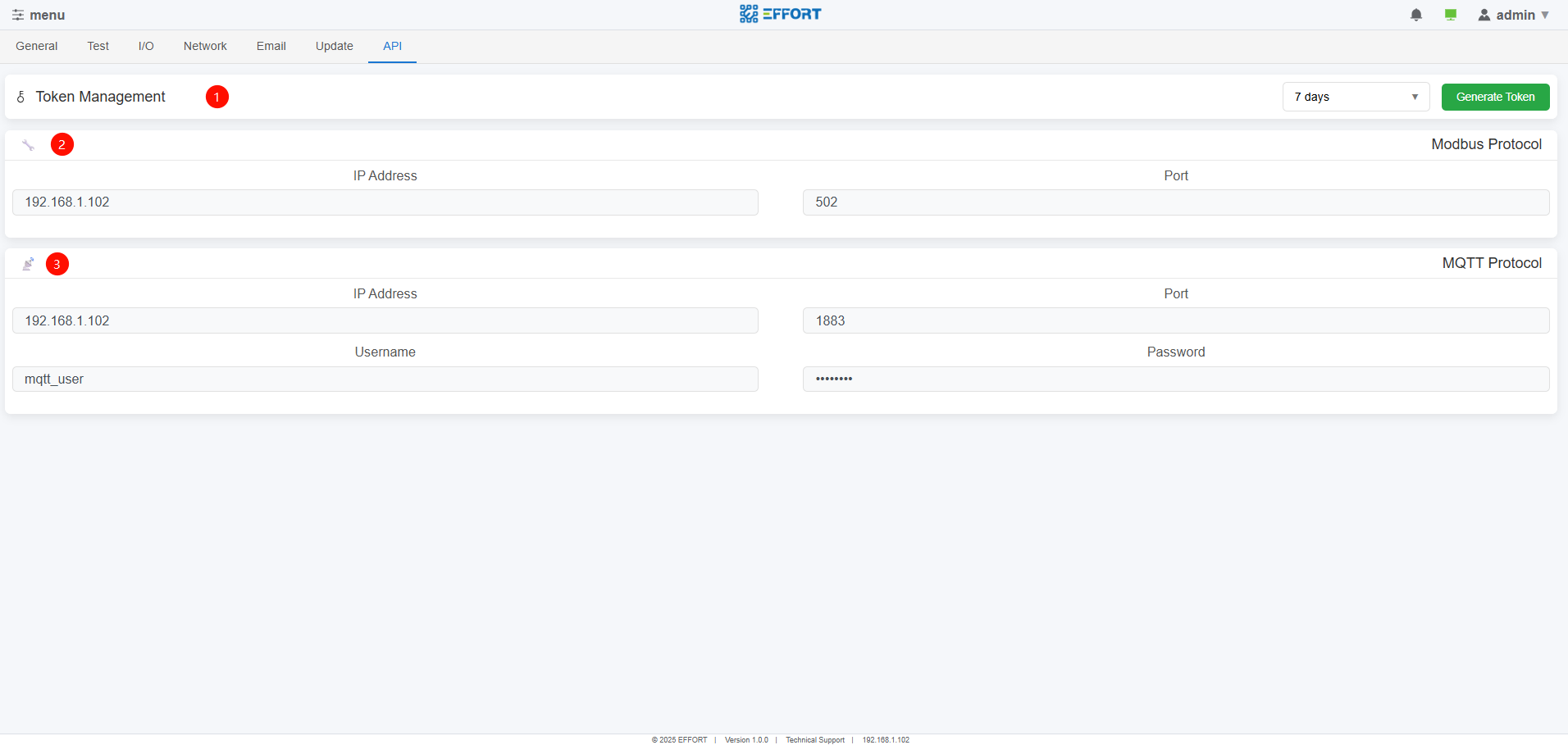

2.5.7 API


API

  • ① API 连接的 Token 生成与刷新

  • ② Modbus 协议

  • ③ MQTT 协议

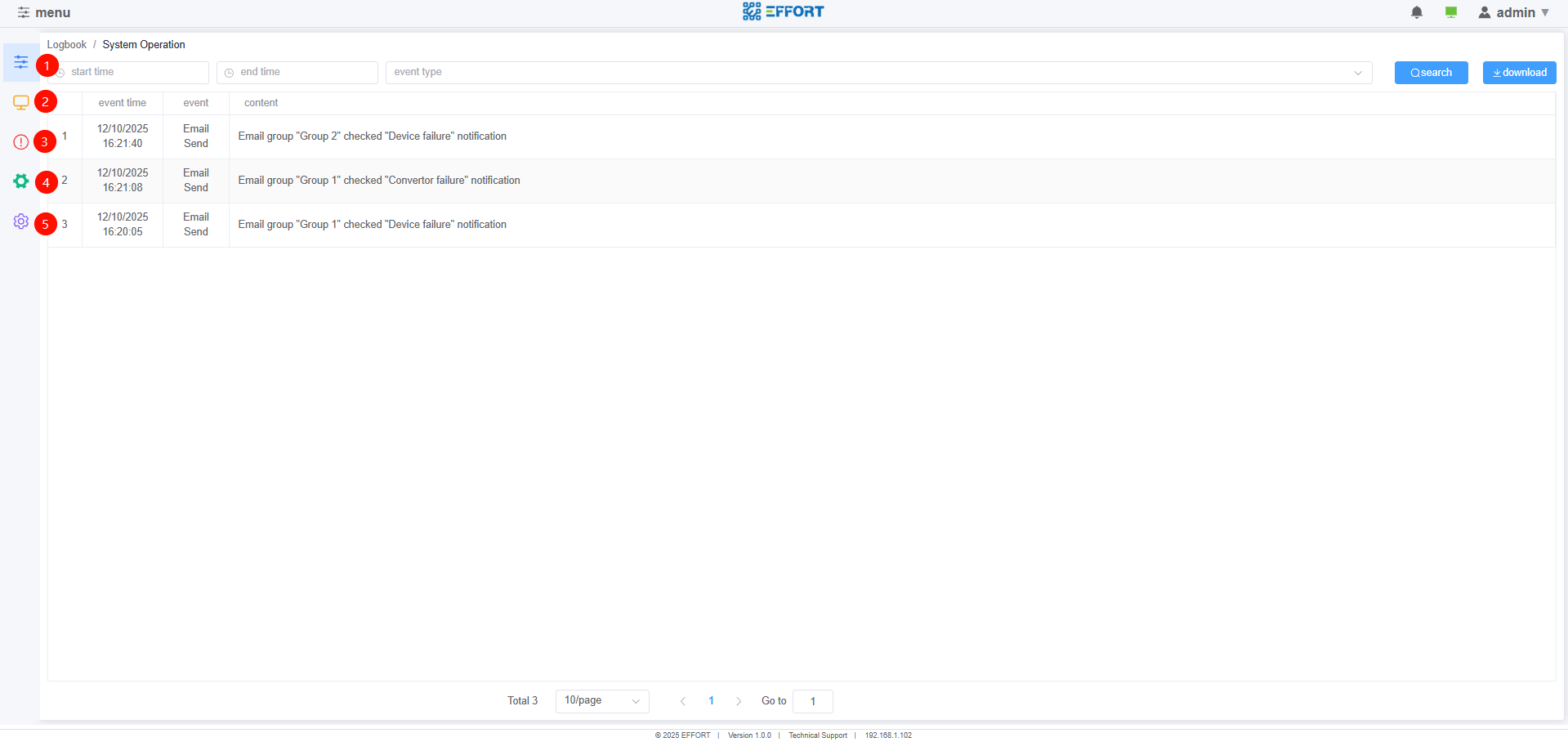

2.6 日志（Logbook）

2.6.1 日志页面


日志页面

  • ① 系统操作日志

  • ② 测试记录日志

  • ③ 设备故障日志

  • ④ 设备增删操作日志

  • ⑤ 指令日志

2.7 布局（Map）

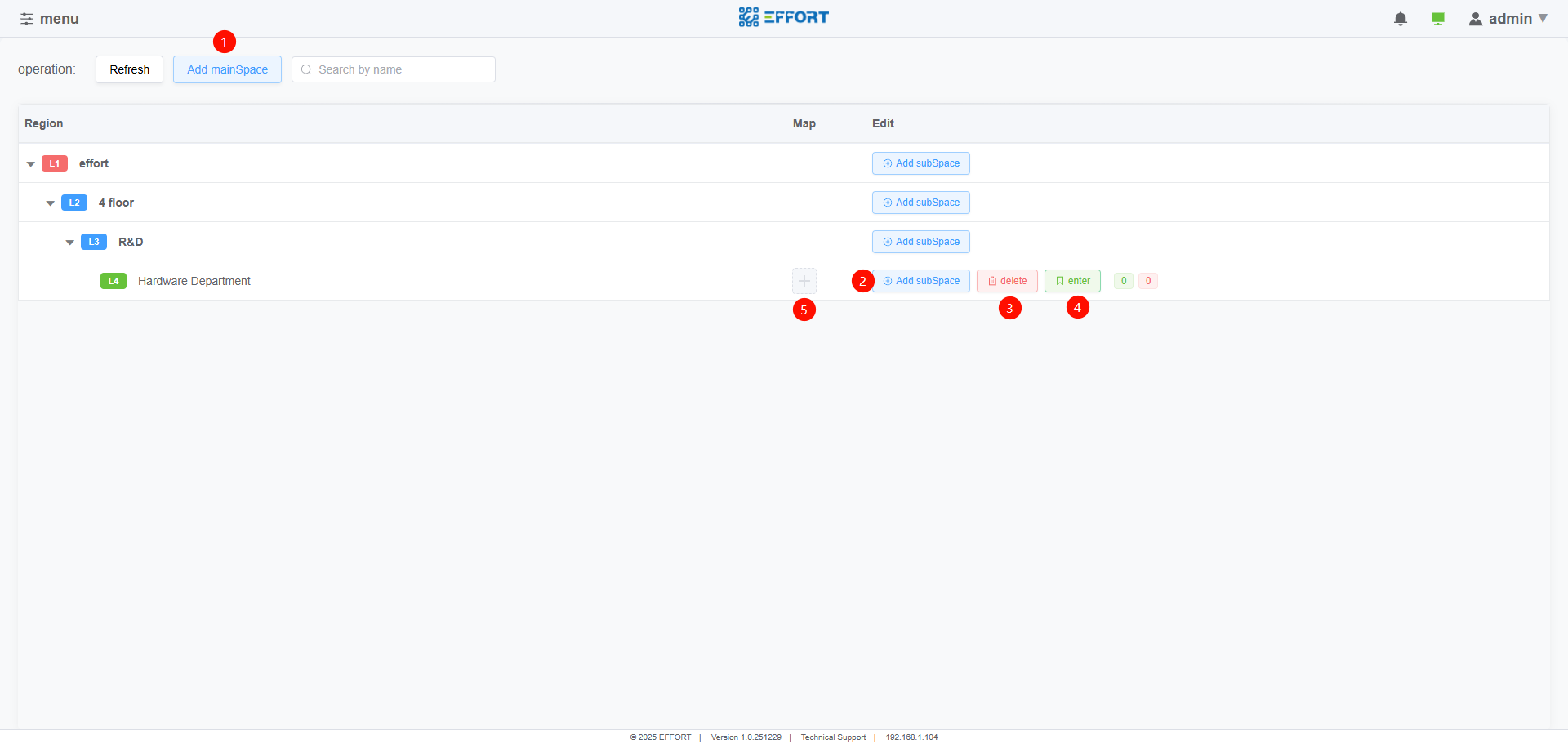

2.7.1 布局页面


布局页面

  • ① 添加主空间

  • ② 向主空间添加子空间

  • ③ 删除空间

  • ④ 进入空间

  • ⑤ 导入空间地图

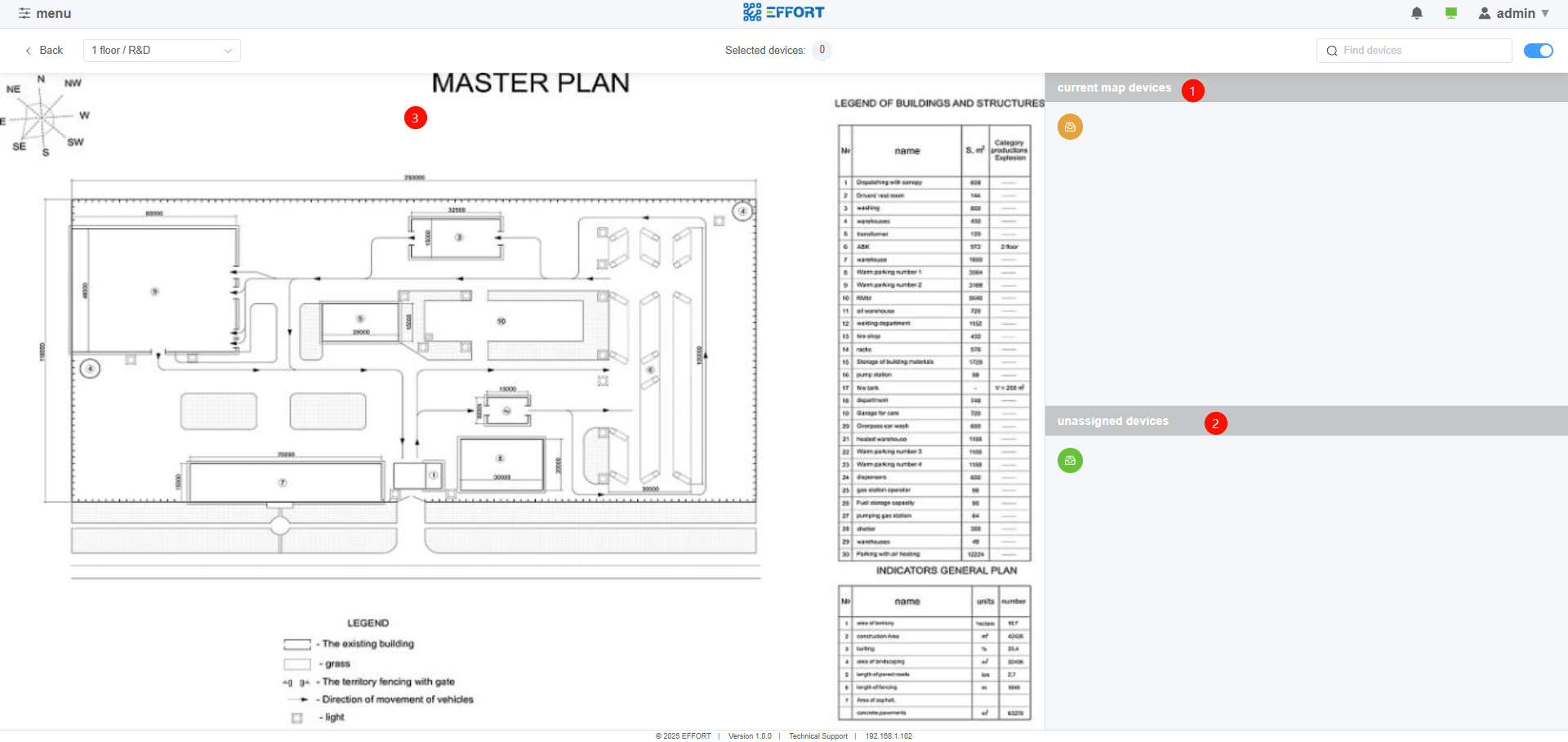

2.7.2 布局详情


布局详情

  • ① 该区域的设备

  • ② 未分配区域的设备

  • ③ 地图展示页面

    • 设备①和②可以拖拽至地图中

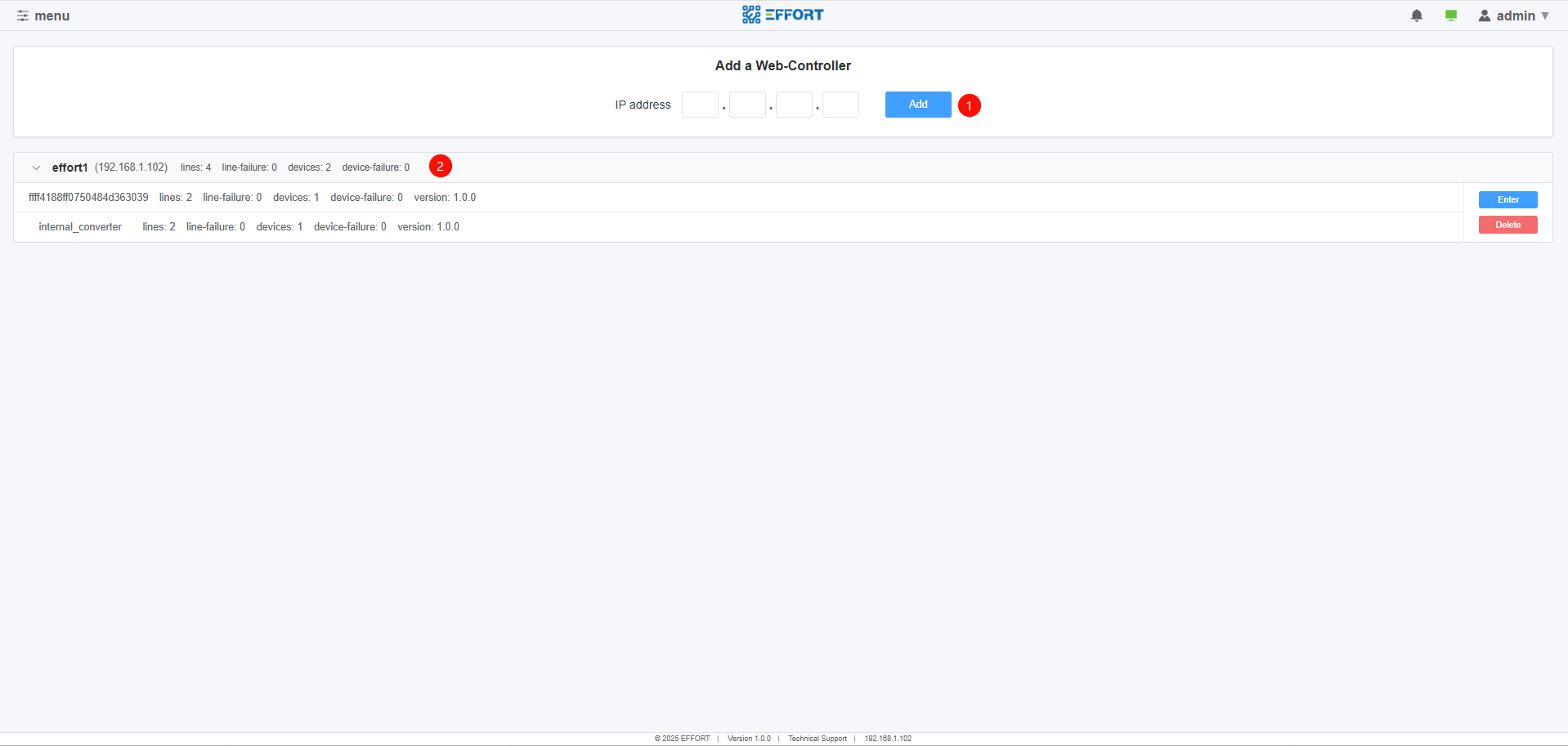

2.8 主机连接（Host Connect）

2.8.1 主机连接页面


主机连接页面

  • 通过 IP 地址添加其他主机

  • 已添加主机的概览信息

    • 点击“进入”跳转到对应主机的详细页面

3. 系统管理

3.1 账户与权限

SafeLUX 系统提供两种账户类型：管理员（Administrator）和访客（Guest）。

页面/功能 管理员 访客
页面：首页（Home） 支持 支持
页面：设备（Device） 支持 支持
页面：指令（Command） 支持 支持
页面：配置（Configuration） 支持 不支持
页面：日志（Logbook） 支持 支持
页面：布局（Layout） 支持 支持
页面：主机连接（HostConnect） 支持 支持
功能：设备添加与删除 支持 不支持
功能：主机添加与删除 支持 不支持

4. 故障排除

待支持

5. 附录

5.1 常见问题（FAQ）

待支持

5.2 技术支持邮箱

待支持
